高稳频窄线宽半导体激光器模块
该产品实现了高稳频、窄线宽、低RIN噪声、激光输出，兼顾调谐功能 ，该性能指标可实现对国外同类型产品的原位替代 ，高低温环境下适应性好 ，稳定性高。
应用场景：光纤水听、激光雷达、光纤传感、相干光通信
特点：
· 高稳频，线宽窄 ，低噪声
· 波长可调谐
· 低驱动电流
· 单纵模、保偏输出
· 超低相位噪声和相对强度噪声（RIN）
· 波长 1528nm-1560nm，ITU-T或自定义
· 低振动和噪声的敏感性
描述
性能指标：
表 1 红外激光器定制参数技术要求
|
序号 |
参数 |
技术指标 |
|
1 |
线宽 |
≤10kHz |
|
2 |
出光功率 |
≥10mW |
|
3 |
中心波长 |
1530 ~ 1565nm（典型值1550nm） |
|
4 |
工作电流 |
50 ~ 200mA |
|
5 |
边模抑制比 |
≥45dB |
|
6 |
偏振消光比 |
≥20dB |
|
7 |
相对强度噪声 |
≥-150dBc/Hz@10k |
|
8 |
相位噪声 |
≥-120dBc/Hz@10k |
|
9 |
光隔离度 |
≥45dB |
|
10 |
功效 |
≤5W |
|
11 |
工作温度 |
0℃ ~ +70℃ |
|
12 |
储存温度 |
-40℃~ + 85℃ |
|
13 |
光纤类型 |
保偏光纤 |
|
14 |
光纤长度 |
1.0±0.1m |
|
15 |
光纤直径 |
0.9mm包层 |
|
16 |
光纤接口 |
FC/APC |

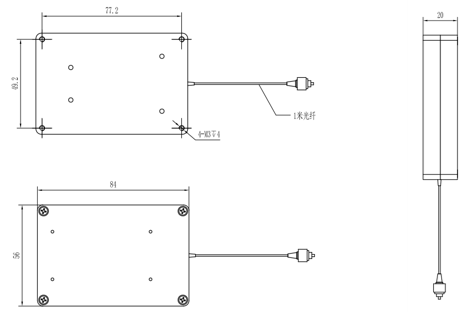

结构尺寸：
管脚定义：
接口：DB9
|
序号 |
定义 |
说明 |
序号 |
定义 |
说明 |
|
1 |
VCC |
电压正5V |
6 |
NC |
悬空 |
|
2 |
TX |
RS232发送 |
7 |
NC |
悬空 |
|
3 |
RX |
RSR232接收 |
8 |
NC |
悬空 |
|
4 |
MODULING |
调制信号输入 |
9 |
*EN |
低使能功能留用端口 |
|
5 |
GND |
地 |
|
|
|
