宇航级四通道双频点半导体激光器
产品模块内部含有四支激光器，两种波长频点，每个频点包含本振激光器和信号激光器。四支激光器可灵活切换控制开关使能和频率调谐。实现了高稳频、窄线宽、低RIN噪声、激光输出，波长可调谐，高低温环境下适应性好，抗辐照，可应对单粒子效应，可靠性高，稳定性好。主要用于空间激光相干通信，可实现对多普勒频移的实时补偿。
应用场景：卫星激光通信、相干光通信
描述
性能指标：
|
序号 |
参数 |
技术指标 |
|
1 |
中心波长 |
1540.56nm、1563.05nm（典型值，可定制） |
|
2 |
出光功率 |
5mW~10mW |
|
3 |
激光波长准确度 |
±1pm |
|
4 |
激光器线宽 |
≤10kHz |
|
5 |
激光模式 |
单纵模、基横模 |
|
6 |
偏振类型 |
线偏振 |
|
7 |
边模抑制比 |
>50dB |
|
8 |
偏振消光比 |
20dB |
|
9 |
两台激光器拍频信号频率稳定度 |
优于0.1MHz/s |
|
10 |
相对强度噪声 |
≤-140dBc/Hz@10kHz |
|
11 |
调谐范围 |
±0.05nm（以两个中心波长为零点） |
|
12 |
调谐分辨率 |
优于5MHz |
|
13 |
调谐速度 |
≥100MHz/s |
|
14 |
调谐响应时间 |
≤50ms |
|
15 |
光纤接口 |
单模保偏光纤，FC/APC |
|
16 |
重量 |
不大于0.5kg |
|
17 |
功耗 |
不大于6W |
|
18 |
工作温度 |
5℃~+50℃ |
|
19 |
储存温度 |
-40℃~+85℃ |
|
20 |
抗辐照总剂量指标 |
≥30krad（Si） |

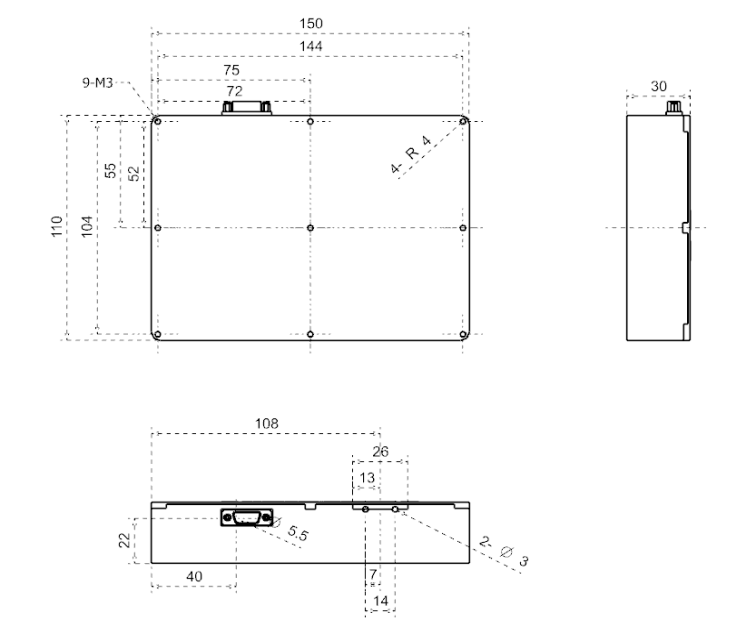

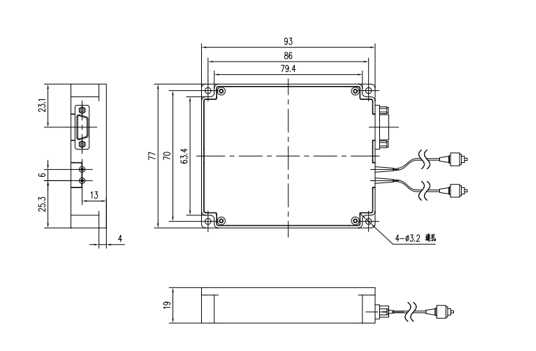

结构尺寸：
管脚定义：
接口：J30J-15-TJL
|
接点号 |
信号功能 |
去向 |
电压 |
极性 |
备注 |
|
1 |
空 |
|
|
|
|
|
2,9 |
电源 |
二次电源模块 |
5.4V |
+ |
正线 |
|
3,10 |
空 |
|
|
|
|
|
4,11 |
电源回线 |
二次电源模块 |
0 |
地/数字地 |
回线 |
|
5,12 |
空 |
|
|
|
|
|
6,13 |
激光器遥测遥控Tx |
调制解调模块 |
3.3V |
+ |
LVTTL |
|
7,14 |
REST |
|
|
|
硬件复位 |
|
8,15 |
激光器遥测遥控Rx |
调制解调模块 |
3.3V |
+ |
LVTTL |
