半导体光放大器（SOA）模块
该产品主要用于保偏光信号放大具有高集成度、低功耗、低噪声、输出功率稳定等特点 ，高低温环境下适应性好 ，稳定性高。
应用场景：LIDAE（光检测和测距）、通信、可调谐器件、光谱学
描述
性能指标：
表1: 半导体放大器性能指标
|
序号 |
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
1 |
中心波长 |
1530 |
1550 |
1580 |
nm |
|
2 |
工作电流 |
--- |
900 |
1500 |
mA |
|
3 |
3dB带宽 |
95 |
105 |
-- |
Nm |
|
4 |
小信号增益（@ Pin =-20dBm） |
24 |
27 |
-- |
dB |
|
5 |
饱和光功率(@-3dB) |
16 |
17 |
|
dBm |
|
6 |
增益抖动 |
-- |
0.04 |
0.3 |
dB |
|
7 |
噪声指数 |
|
8.5 |
9.5 |
dB |
|
8 |
工作温度 |
0 |
25 |
70 |
℃ |
|
9 |
存储温度 |
-45 |
- |
85 |
℃ |
|
光纤特性 |
|||||
|
10 |
光纤类型 |
SMF-28e（输入&输出） |
|||
|
11 |
光纤长度 |
1.0±0.1m@1550nm（输入&输出） |
|||
|
12 |
光纤直径 |
0.9mm包层（输入&输出） |
|||
|
13 |
光纤接口 |
FC/APC（输入&输出） |
|||

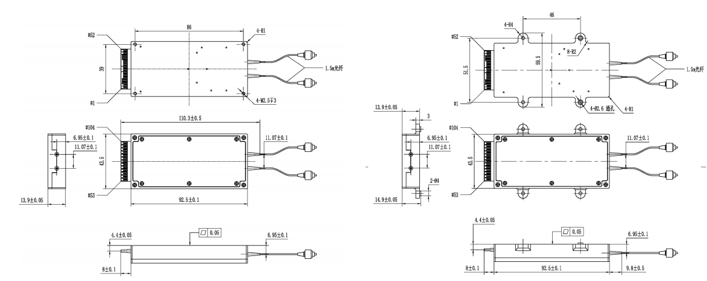

外观及尺寸：
接口定义：
（1）电连接器
名称：牛角座DB3
型号：302R-14PS-4
(2) 接点定义
|
序号 |
功能 |
电压 |
极性 |
备注 |
|
1、2、3 |
GND |
0 |
电源回线 |
|
|
4 |
TXD |
3.3 |
+ |
|
|
5 |
DGND |
0 |
数字地 |
|
|
6、7、8、9、10 |
空 |
\ |
\ |
\ |
|
11 |
RXD |
3.3 |
+ |
|
|
12、13、14 |
VCC |
5V |
+ |
|
测试曲线：
